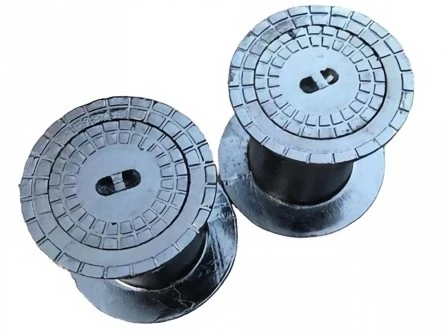

คำจำกัดความของผลิตภัณฑ์
กล่องมาตรวัดน้ำทรงกลมแบบเหล็กดัดผลิตจากเหล็กดัดที่มีความแข็งแรงสูง ซึ่งทำหน้าที่เป็นตัวป้องกันเฉพาะสำหรับมาตรวัดน้ำ โครงสร้างทรงกลมกระจายน้ำหนักของยานพาหนะอย่างสม่ำเสมอและป้องกันการรวมตัวของความเครียดได้อย่างมีประสิทธิภาพ ด้วยความแข็งแรงเชิงกลที่โดดเด่น ทนต่อแรงกระแทกได้ดี และประสิทธิภาพในการป้องกันการตกตะกอน ทำให้ผลิตภัณฑ์สามารถรับน้ำหนักมากบนพื้นกลางแจ้งได้ เป็นไปตามมาตรฐานสากลรวมถึง EN124 โดยจะป้องกันมาตรวัดน้ำจากการบีบอัดภายนอก การกระแทก และความเสียหายที่เกิดจากตะกอนและเศษซาก ช่วยให้การตรวจสอบมาตรวัดน้ำ อ่านค่า และการบำรุงรักษาตามปกติสะดวกขึ้น โดยมีขนาดและประเภทโหลดที่หลากหลายให้เลือก
ส่วนประกอบโครงสร้าง
ตัวกล่อง
กล่องมิเตอร์น้ำทรงกลมเหล็กดัดทั้งกล่องหล่อจากเหล็กดัดเป็นชิ้นเดียวโดยมีความหนาของผนังโดยทั่วไป 5-8 มม. ทำให้มั่นใจในโครงสร้างที่มั่นคง รูระบายน้ำโดยทั่วไปมีเส้นผ่านศูนย์กลาง 10-15 มม. ตั้งอยู่ที่ด้านล่างเพื่อป้องกันการสะสมของน้ำและการกัดกร่อนของมาตรวัดน้ำและท่อ
ปกกล่อง
พอดีกับตัวกล่องและมีบานพับเพื่อให้เปิดและปิดได้อย่างราบรื่นมั่นใจในความทนทาน พื้นผิวด้านบนของฝาครอบมีโครงเสริมความแข็งแรงเพื่อเพิ่มความสามารถในการรับน้ำหนักและป้องกันการเสียรูปภายใต้แรงกดดันอย่างหนัก พื้นผิวมีระบบป้องกันการลื่น เช่น รูปเพชรหล่อหรือรูปแบบแถบที่มีความลึกมากกว่าหรือเท่ากับ 2 มม. เพื่อความสะดวกในการใช้งาน แถบซีลยางฝังอยู่ตามขอบฝาครอบเพื่อกันน้ำและกันฝุ่น
ส่วนประกอบภายใน
กล่องประกอบด้วยขายึดมาตรวัดน้ำทำจากเหล็กชุบสังกะสีหรือสแตนเลส เพื่อรองรับมาตรวัดน้ำได้อย่างมั่นคง นอกจากนี้ยังมีพื้นที่สำหรับการเชื่อมต่อท่อ โดยทั่วไปผ่านช่องเปิดทรงกลมที่ผนังด้านข้างหรือด้านหลังของกล่องสำหรับการเชื่อมต่อท่อทางเข้าและทางออก
ข้อมูลจำเพาะและขนาด
| แบบอย่าง | ฝาครอบ Dia (มม.) | ฐานหน้าแปลน Dia (มม.) | ช่องเปิดที่ชัดเจน(มิลลิเมตร) | ความสูงของกล่อง(มิลลิเมตร) | หน่วยน้ำหนัก(กก.) |
|---|---|---|---|---|---|
| SB13 | Φ128 | Φ220 | Φ115 | 150 | 4.5 |
| SB14 | Φ128 | Φ220 | Φ115 | 190 | 5.0 |
| SB15 | Φ140 | Φ240 | Φ125 | 220 | 6.2 |
| SB16 | Φ160 | Φ260 | Φ145 | 250 | 7.5 |
หมายเหตุเพิ่มเติมและเคล็ดลับในการเลือก
คำอธิบายการวัดขนาด
กล่องมาตรวัดน้ำทรงกลมเหล็กดัดเป็นช่องเปิดสุทธิ=เส้นผ่านศูนย์กลางด้านในซึ่งมาตรวัดน้ำ/ข้อต่อท่อสามารถผ่านได้ ขนาดเฟรม=ขนาดของช่องเปิดที่สงวนไว้ล่วงหน้าสำหรับการติดตั้งภาคพื้นดิน การฝังความลึก=ความสูงของฝาครอบกล่องที่ฝังอยู่ในฐานหลุม (ส่งผลต่อประสิทธิภาพการปิดผนึก)
มาตรฐานและการปรับแต่ง
กล่องมิเตอร์ขนาดเล็กส่วนใหญ่เป็นไปตามมาตรฐาน BS5834 หรือ EN124 บ่อน้ำเทศบาลมักได้รับการปรับแต่งตามความสูง/ความหนาของผนังตามความต้องการด้านสาธารณูปโภคด้านน้ำในท้องถิ่น กล่องมิเตอร์สำหรับงานหนักต้องเป็นไปตามข้อกำหนดในการบรรทุกของยานพาหนะ (เช่น ประเภท C250/D400)
คำแนะนำในการคัดเลือก
เลือกตามเส้นผ่านศูนย์กลางของมาตรวัดน้ำ (DN15/20/25 สำหรับขนาดเล็ก; DN50/80/100 สำหรับขนาดกลาง; DN150+ สำหรับขนาดใหญ่) สภาพแวดล้อมการติดตั้ง (คนเดินเท้า/ยานพาหนะ/แถบสีเขียว) และข้อกำหนดความลึกของการฝัง (ความลึกของชั้นดินเยือกแข็งถาวรส่งผลต่อความสูงของบ่อ)
สถานการณ์การใช้งาน
เมตรฝังกลางแจ้งเทศบาล
ถนนสายหลักในเมือง ทางเท้า การปรับปรุงพื้นที่อยู่อาศัยเก่า การก่อสร้างใหม่ในชนบท จุดติดตั้งมิเตอร์กลางแจ้งแบบรวมศูนย์ โครงสร้างทรงกลมให้กำลังรับแรงอัดสูง เหมาะสำหรับสภาพที่ซับซ้อน เช่น การจราจรของยานพาหนะและการทรุดตัวของดิน
อสังหาริมทรัพย์ที่อยู่อาศัยและเชิงพาณิชย์
ชุมชนที่อยู่อาศัย อาคารอพาร์ตเมนต์ ร้านค้า โรงเรียน โรงพยาบาล การติดตั้งมิเตอร์แบบฝังกลางแจ้ง/สีเขียว ป้องกันการโจรกรรมและป้องกันการป่าเถื่อน การดำเนินงานและการบำรุงรักษาที่สะดวก และไม่ส่งผลกระทบต่อภูมิทัศน์พื้นดิน
เขตอุตสาหกรรมและพื้นที่พิเศษ
สวนอุตสาหกรรม สวนอุตสาหกรรมเคมี ท่าเรือและท่าเทียบเรือ โรงไฟฟ้าพลังงานแสงอาทิตย์ พื้นที่ชนบทห่างไกล ทนต่อการกัดกร่อน ป้องกันการโจรกรรม และทนต่ออุณหภูมิต่ำ เหมาะสำหรับสภาพแวดล้อมที่รุนแรง เช่น ละอองเกลือสูง ความเย็นจัด และดินที่เป็นกรดหรือด่าง
พารามิเตอร์
| รายการ | รายละเอียด |
|---|---|
| ชื่อสินค้า | กล่องมิเตอร์น้ำกลมเหล็กดัด |
| วัสดุ | เหล็กดัด QT500-7 / QT450-10 (GGG500 / GGG450) |
| มาตรฐาน | EN124 |
| โหลดคลาส | A15, B125, C250 เป็นตัวเลือก |
| การรักษาพื้นผิว | เคลือบน้ำมันดิน / เคลือบอีพ็อกซี่ป้องกันการกัดกร่อน ทนสนิม และการกัดกร่อน |
| คุณสมบัติโครงสร้าง | กระบอกทรงเรียวพร้อมฐานหน้าแปลนกว้างขึ้นเพื่อป้องกันการทรุดตัว ฝาครอบมีลวดลายกันลื่นพร้อมรูล็อค ป้องกันการโจรกรรม และเปิดง่าย |
| ช่วงขนาด | เส้นผ่านศูนย์กลางฝาครอบ: Φ128~Φ160มม. ความสูงของกล่อง: 150–300 มม. มีความสูงแบบกำหนดเองได้ |
| การทำงาน | การติดตั้งแบบฝัง ป้องกันมิเตอร์น้ำ สะดวกในการอ่านมิเตอร์และบำรุงรักษา |
การแสดงสินค้าอื่นๆ
บรรจุภัณฑ์และการขนส่ง
เกียรติบัตรบริษัท
เกี่ยวกับเรา
ด้วยคุณภาพผลิตภัณฑ์ที่เหนือกว่าและความสามารถในการส่งออกที่ครบถ้วน ผลิตภัณฑ์ของเราได้ถูกส่งออกไปยังหลายประเทศ รวมถึงสหราชอาณาจักร บราซิล เม็กซิโก และสเปน พวกเขาดำเนินงานอย่างต่อเนื่องในระยะยาวในโครงการวิศวกรรมต่างๆ โดยไม่มีความล้มเหลวด้านคุณภาพที่สำคัญหรือข้อโต้แย้งในการยอมรับ เรานำเสนอการปรับแต่งอย่างเต็มรูปแบบ รวมถึงขนาดที่ไม่ได้มาตรฐาน ความหนาของผนังพิเศษ การเคลือบแบบกำหนดเอง และการทำเครื่องหมายที่ลูกค้าระบุ สำหรับผู้ซื้อขายส่ง เราใช้การกำหนดราคาตามลำดับชั้นตามข้อกำหนดของผลิตภัณฑ์ ปริมาณการซื้อ และตัวเลือกการเคลือบ เพียงแบ่งปันพารามิเตอร์ผลิตภัณฑ์ของคุณและปริมาณการซื้อเพื่อรับใบเสนอราคาขายส่งพิเศษของคุณ ประสิทธิภาพที่เชื่อถือได้สม่ำเสมอและความคุ้มทุนที่ยอดเยี่ยมทำให้เรามีคำสั่งซื้อซ้ำจากลูกค้าในประเทศและทั่วโลก ทำให้เรากลายเป็นซัพพลายเออร์ที่เชื่อถือได้สำหรับผู้ค้าส่งในต่างประเทศ
Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd. ซึ่งตั้งอยู่ในมณฑลชานซี ประเทศจีน เป็นผู้ผลิตชั้นนำด้านอุปกรณ์ท่อเหล็กดัด ท่อ วาล์วต่างๆ และฝาปิดท่อระบายน้ำ เรามีสายการผลิตอัตโนมัติและทีมงานเทคโนโลยีการผลิตที่มีประสบการณ์เพื่อมอบโซลูชันที่ปรับแต่งอย่างมืออาชีพและยืดหยุ่นให้กับคุณ
